OLYMPUS Stream

奥林巴斯Stream可以让您无缝拼接，加工，测量图像并制作有价值的数据和报表。奥林巴斯的显微图像软件技术可通过简单流畅的操作提供复杂的结果。

OLYMPUS Stream，设计您心中的工作流程

让工作流程精简高效

时间和工作环境同样重要，这正是OLYMPUS Stream 系统可以个性化设置工作流程的原因。操作界面简单便捷，只要按照界面指南，便可轻松完成每一步操作，包括图像的调整和拍摄、测量、创建报表和归档--或者其它任何需要进行的操作。因此，无论工作繁简，您都可以更加高效地完成工作。

创建个人专属的奥林巴斯系统

OLYMPUS Stream 软件系统有多种版本可供选择，可以满足您的各种需求--无论是OLYMPUS Stream Start 中的基本功能还是OLYMPUS Stream Motion 中的自动控制功能。该软件系统还具有扩展功能，可配合使用专门的应用程序模块，从而满足各种特殊的分析测量的需要。
这正是一款可满足您所有需要的软件，每个人都可按照自己的想法创建属于自己的个人系统--个人专属系统。

轻松扩展至未来的应用程序

配合OLYMPUS Stream 系统，您可以使用的不仅仅是现在的应用程序，您一样可以使用未来的应用程序。不管未来如何发展，OLYMPUS Stream 系统方案会始终让您紧跟科技的步伐。

OLYMPUS Stream 软件，满足您的每个需求

用户界面功能

OLYMPUS Stream Motion 用户界面示例

从图像拍摄到创建报表，整个过程中需要的工具窗口会在每一步中显示。用户可以轻松快速地进行参数控制。

获取图像 将样本置于系统之上，调整光照以拍摄清晰鲜明的图像。	测量 仅需点击鼠标便可拍摄图像，或使用高级图像处理技术改善图像以便测量。
颗粒分析 使用鼠标进行快速测量，或使用鼠标点击，激活预设的颗粒计数程序进行测量。	创建报表 保存数据并将其导出至自定义报表，报表可以在Microsoft Word 中进行编辑。

可变用户界面

根据需要，用户可以重新安排工具窗口布局使之更好地适应自己的工作流程。还可以使用所有必要的功能自定义各项操作的布局。

兼容Microsoft Office

OLYMPUS Stream可以在Microsoft Word 中直接创建专业报表。根据公司需要，用户可自由更改报表模板和标题。图像可以进行缩放或使用元数据添加注释。另外，可使用Excel 进行统计分析和图表制作，并可轻松将结果导入报表。由于OLYMPUS Stream 采用独特的压缩方法，因此用户无需使用任何其它专门的应用软件便可保存和查看报表。

我的功能

用户可以根据最常用的功能，创建简单直观的工作流程，从而简化重复的工作，确保即使是新用户也可以轻松高效地操作该软件。

OLYMPUS Stream，适应您的工作流程

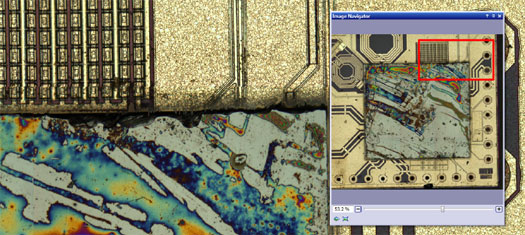

实时图像导航

使用OLYMPUS Stream 图像导航功能可以平移、缩放实时图像或已保存的图像。图像导航器界面会随时在放大后的图像和未放大的原始图像上更新显示位置。使用导航器系统，可以在拍摄图像之前快速实时地查看样本的图像。该用户界面简洁、清晰，所有关于图像的浏览和操作都在此界面进行，确保快速、直观地呈现操作结果。

剥落的集成电路

HDR 功能

HDR（高动态范围）拥有卓越的对比度级别，可以对同时包含明亮高反射性和暗光低反射性的显微镜图像提供优异的对比度。作为奥林巴斯Stream 软件的构成部分，HDR 算法可以自动以不同的曝光时间拍摄一系列图像，并在极短的时间内创建各个区域内曝光的合成图像。该项功能非常适用于金相学中的微型结构、印刷电路板或复合部件。在拍摄拼接、全景（MIA）图像或在使用内置景深扩展功能（EFI）创建即使带有不同焦深的图像时，HDR 图像功能也同样适用。

未使用HDR的普通图像

使用HDR曝光的图像

即时景深扩展（EFI）

OLYMPUS Stream 软件可轻松为超出焦深的样本生成图像。使用即时景深扩展功能，可以微调焦距从而在Z 轴上组合多幅图像并将其作为单一图像输出。输出结果可供查看或在X 轴和Y 轴上进行测量。
* 有关适合本解决方案的主要许可，请参阅规格表。

宝石的景深扩展图像

手动多图拼接（MIA）

OLYMPUS Stream 软件的MIA 功能可以为超出视场之外的样本拍摄全景照片。使用简单的逐步处理功能便可以轻松快速地拼合图像。OLYMPUS Stream软件会快速地将其缝合成一个整体，其输出的图像既可以进行简单的查看也可进行复杂的测量。
* 有关适合本解决方案的主要许可，请参阅规格表。

穿过多个区域的铂丝的多图拍摄

奥林巴斯提供省时方案

自动调焦

为了对样本进行准确的聚焦并快速拍摄图像，OLYMPUS Stream 配备了两个自动调焦选项。对于对比度较高的表面，可使用OLYMPUS Stream 基于对比度的软件自动调焦功能。对于对比度较低的表面，例如镀膜或透明的材料，可结合奥林巴斯BXiS 显微镜系统，使用激光自动调焦单元对材料进行快速可重复的对焦。两个系统都只需一键操作便可生成的聚焦图像。

宏记录器

使用OLYMPUS Stream 中的宏记录器可以预设复杂的图像处理和测量任务。宏记录器可记录逐步处理的步骤，记录完成后，会将步骤保存。然后，只需一键点击便可执行所有步骤。该功能可让所有操作员都按相同的设置进行连续输出。

自动MIA/EFI

铂丝的拼接图像

当制作大面积、高分辨率的自动MIA（拼接图像）图像时，结合使用OLYMPUS Stream 和电动载物台便可轻松快速的实现。操作员可使用载物台导航器工具选择MIA扫描，该工具会在整个过程中引导操作员进行操作。结合使用自动EFI功能和电动调焦单元时，对于景深之外的图像，该软件会推荐用户使用数量的图像以便生成聚焦的图像。

倾斜补偿

使用电动系统执行自动MIA 时，OLYMPUS Stream可通过在坐标数据上选择三点（或更多）来矫正样本的倾斜。这有利于在拍摄图像时节省时间并增加载物台高度调整的可重复性。

OLYMPUS Stream拍摄您需要的图像

表面视图

使用电动调焦单元，可自动记录不同对焦位置的图像。另外，还可以使用Z-Stack 数据测量校准的Z 轴轮廓和使用3D-EFI功能制作3D 图像。只需点击几次鼠标便可以清晰显示样本的三维图像。
* 有关适合本解决方案的主要许可，请参阅规格表。

硬币细节	磨损轨道的3D轮廓测量

图像处理

OLYMPUS Stream 拥有各种滤镜，可用于边缘检测、平滑处理和其它操作。使用处理滤镜在拍摄的图像上进行增强和修改处理后，图像的特征变为可视化。为达到最佳效果，可使用预览显示检查图像或调整滤镜的效果。另外，在保留珍贵的原始图像的同时，还可进行图像的加减和侵蚀算法。

滤镜（使用DCE滤镜增强对比度）

运算

从简单测量到颗粒分析

基本测量

测量操作	光学检查和质量控制需要经常进行测量。OLYMPUS Stream拥有交互式测量功能，例如，距离、角度、矩形、圆、椭圆和多边形测量。通过鼠标控制测量，会立刻在图像上或在实时数据表中显示测量结果。所有测量结果都会作为记录与图像文件一起保存。为了进一步加强精度，如果配合使用奥林巴斯显微镜系统，光学数据（如，系统倍率）会被自动采纳。

测量结果

综合数据分析软件包括OLYMPUS Stream Basic 软件和其它更高级的软件。根据需要，数据分析可对数据进行统计学分析，可以计算平均标准差、最小标准差和最大标准差等。所有收集的数据都可通过一键操作导入Microsoft Excel。

魔棒

OLYMPUS Stream Essentials 及其它更高级的软件拥有魔棒工具，可以自动检测待测样本的边缘。使用魔棒工具可以选择测量点--不论是单线条还是多线条，亦或是不规则物体的多边测量。

图层测量

每幅图像在拍摄并添加注释后都会分成多层图像（原始图像层、测量数据层、注释层等），这样用户在更改、处理文件（平滑处理和∕或变形处理）时就不会影响到测量结果。因此，进行分析和测量时可以轻松保留测量数据。

追踪

为了控制质量和记录追踪，图像的拍摄状况是非常重要的。配合OLYMPUS Stream，用户可以为重要的信息创建校准报表，如：倍率、物镜型号、像素大小、标尺等。使用更新后的校准信息制作的信息印记可以覆盖在拍摄的图像和报表之上。

焊缝测量

OLYMPUS Stream 拥有一组测量选项，专门用于测量焊接时由于高温引起的几何变形。只需几个简单的点击操作，即可执行不对称性、多重垂直线和A- 焊喉的测量。这样即可对焊接变形进行详细测量和统计学测量。此类测量可以有效地评估焊接的品质。
* 有关适合本解决方案的主要许可，请参阅本手册末尾的规格表。

原始图像

测量：A-焊喉

计数和测量

目标检测和分类

目标检测和尺寸分布测量是数码成像中两个最为重要的应用。OLYMPUS Stream 内置检测装置，该装置采用阈值法可以稳定地将目标（例如：颗粒、划痕）和背景区分开来。OLYMPUS Stream 拥有50 多种形状、尺寸、位置和像素属性（密度、灰度值）类型的不同参数可供目标分类。 * 有关适合本解决方案的主要许可，请参阅规格表。

OLYMPUS Stream 拥有直观的工作流程界面

使用直观的界面和高级自动功能进行专业的测量

点击材料解决方案 工具窗口中的图标，可以按通用的国际标准快速、准确地执行最为复杂的图像分析任务。配合使用电动载物台，OLYMPUS Stream 通过使用一体化的载物台通道软件可以用独特的方法加速用户的工作以及可以在多张图像上进行大量的分析。可以定义多个扫描区域（圆形或矩形），而且无需进行单调乏味的准备工作即可对这些扫描区域实行材料解决方案。在最后步骤，OLYMPUS Stream可以生成含有单独结果和综合结果（需要电动载物台支持，OLYMPUS Stream Motion 中可用）的报表。

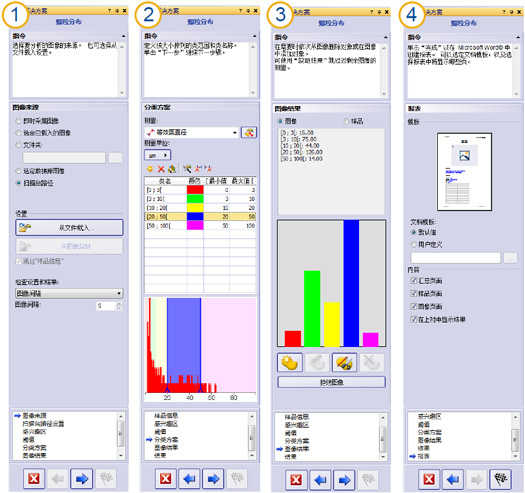

示例：颗粒分布

金相学和材料科学的专门方案

颗粒分布

该解决方案可以轻松使用一系列不同来源的图像（实时图像、既存图像以及拼接图像）创建颗粒尺寸的分布直方图。可以选择各种类型的参数进行测量，也可以根据用户定义的Bin 或甚至可以通过使用国际标准中适用的各种不同分类轻松生成表示分布情况的图形。该解决方案为材料解决方案选项中的一体化解决方案，拥有说明从图像拍摄到创建分析报表的用户指南。而且通常粒度测量和其他颗粒尺寸测定方法都比较复杂，但是使用该解决方案则可以非常简单的实施此类测量，因此该解决方案是实施此类测量的理想工具。

滤纸上的残留物

分类方案

相分析

无机化合物

OLYMPUS Stream Essentials 及其它更高级的软件皆配有一款全新的一体化解决方案，可以在各种感兴趣区（ROI）进行相分析，包括三角形区域、圆形区域、矩形区域和多边形区域。从样本信息到分析报表，OLYMPUS Stream 在每一步中都有详细说明，并协助用户合并多张图像的分析结果。

孔隙率

焊接区域的孔隙

该解决方案主要是通过使用ROI（感兴趣区，如圆形、三角形、矩形和多边形）和阈值对孔隙进行测量，不论测量的是面积分数还是表面上的数目。另外，OLYMPUS Stream 还会自动计算图像上的孔隙密度。而且，还可以只选择某一特定尺寸范围的孔隙进行测量，以实现必要的重复测量。根据测量金属铸件的孔隙率时所使用的标准，还可以放置或重叠多个ROI。

截点法晶粒度

浸蚀的晶粒结构

该解决方案帮助用户测量抛光和浸蚀之后的钢材样本的晶粒度级别。OLYMPUS Stream 无需费时的手动输入，即可通过截点法自动计算出晶粒度级别数G。计算结果符合国际标准。 * 有关国际标准，请参阅规格表。

面积法晶粒度

浸蚀的晶粒结构

该解决方案帮助用户测量抛光和浸蚀之后的钢材样本的晶粒度级别。OLYMPUS Stream 使用面积法自动计算出晶粒度级别数G。计算结果符合国际标准。 * 有关国际标准，请参阅规格表。

图表对比

使用参考图像覆盖实时图像

可以使用标准评级图与实时图像或静态图像进行比较。可进行覆盖对比，也可使用预览功能。该解决方案可用于评估ASTM 粒度号、非金属夹杂物的含量以及铸铁的外形等级。还可用于检测钢材中的碳结构。

夹杂物最恶劣视场法

夹杂物	该解决方案帮助钢材制造商测量和控制钢材中的非金属夹杂物（球状氧化物、氧化铝、硫化物、硅酸盐）的形状和大小。OLYMPUS Stream可以对非金属夹杂物进行评测。评测结果自动符合国际标准。 * 有关国际标准，请参阅规格表。

铸铁

电镀铸件表面

该解决方案适用于铸件制造商，因为他们需要通过测量和控制石墨的球化率来检查铸件的机械性能。使用OLYMPUS Stream，可计算石墨的大小、形状、分布和球化率。自动生成符合国际标准的计算结果。 * 有关国际标准，请参阅规格表。

层厚测量

碳纤维织品

利用OLYMPUS Stream 层厚测量软件，可以测量横截面样本的一个或多个层。可以定义层形状并自动测量层厚度。该解决方案可进行各种应用，例如：评测油漆涂层的厚度及对多层材料（如，合成塑料）进行厚度评测。

分布能力

PCB横截面

该材料解决方案用于测量在通孔电镀或垂直电镀时镀铜厚度的分布情况。该独特的解决方案可以指导打印电路板（PCB）的质检员执行所有必要的测量，以确定表示通道中的镀铜和通道周围区域的高度差的凹痕的深度。

报表

示例：面积法晶粒度报表

一旦执行了高级分析后，OLYMPUS Stream可以将所有生成的数据（处理的图像、表格和图形）使用Microsoft Word编入一个独有的报表中。报表中使用的图像还可以进行编辑或缩放到所需的倍率（打印倍率或有利于比较的固定倍率），甚至还可以使用详细的缩放功能进行放大（需要Microsoft Word 2003 或更新版本）。

各种奥林巴斯数码显微照相装置

DP73

DP73 是一款拥有1730 万像素带像素位移技术的冷却型数码彩色照相装置，实现了超高的像素、卓越的感光度和精准的色彩保真度。该照相装置可与所有的观察法兼容，并通过采用专有的动态范围技术拍摄对比度平衡的图像。

DP26

该数码照相装置是拥有500 万像素的高清彩色CCD 照相装置，其优异的性能适用于绝大多数的明视场观察。DP26 不但拥有不会产生色彩偏差的逐行扫描功能，而且还可以通过IEEE1394b 进行图像高速传输。DP26 拥有优异的色彩保真度，适用于各种技术。

DP21

该彩色CCD数码照相装置拥有200万像素，可通过体型小巧、操作直观的开关板进行控制。该开关板配有12 个最为常用的测量功能，可对工业部件进行高效的观测。

> 点击这里查看奥林巴斯数码照相装置产品阵容。
> 点击这里查看奥林巴斯数码照相装置产品阵容。

OLYMPUS Stream 的扩展功能可适应未来的需要

数据库管理

当用户需要高效浏览数千张图像和过去创建的其它文件时，OLYMPUS Stream 工作组数据库选项非常适用，它可使从图像拍摄到数据管理的整个工作流程变得更加流畅自然。OLYMPUS Stream 配有基于Microsoft SQL Server 技术的高级客户端服务器数据库选项。该数据库允许用户把用户自定义区域（创建数据、项目ID、部件数量、截止日期以及元数据）分成图像区、其它文件区和文件夹区，从而确保了可以高效共享和快速检索数据。可为任何组织定义该数据结构，从而使得数据的分享变得简单轻松。该工作组数据库属于OLYMPUS Stream Basic 或更高版本的选项功能。

Stream文档保存（SDS）

OLYMPUS Stream文档保存功能是一款为单一工作站自动安装的存储文件夹，其结构简单，可以安全的保存和管理图像。该数据库使用简单，可以轻松快速地对图像进行查找、分类和处理。甚至可以根据材料解决方案的结果检索图像。OLYMPUS Stream文档保存功能采用的是Microsoft SQL Server Express。Stream文档保存功能从OLYMPUS Stream Basic 版本开始可用。

简单的网络连接

OLYMPUS Stream NETCAM 选项允许任何授权的网络用户接入您的OLYMPUS Stream 计算机，并通过网络浏览器实时浏览相同的图像。另外，DP21 还自带接入本地网络的功能，让用户可在办公室内或在世界各地分享工作。

Microsoft Office 2010

拥有OLYMPUS Stream，掌握最新技术。报表工具可使用最新版的Microsoft Office 程序。OLYMPUS Stream与时代同步，与未来同行。

64 位Windows 7

64 位版本的Microsoft Windows 7 是操作系统中的最新版本。OLYMPUS Stream可使用64 位计算机中的所有高级功能来进行日常工作。对于以前无法进行的高级图像处理工作（比如对超过200 万个目标进行同时计数），现在也可以轻松实现。
